Anténa pro 60 a 80 m snadno a rychle

-

V rámci svého návratu na 60 m jsem hledal možnost, jak co nejsnadněji, nejlevněji a pokud možno rychle zkonstruovat anténu pro toto pásmo. S ohledem na omezený prostor jsem se rozhodl využít stávající antény a 60 m přidat k anténě pro 80 m. Volba padla na techniku Open Sleeve, což znamená popustit stávající šikmý dipól a paralelně k němu přidat zářič pro 60 m. S využitím programů 4nec2, EZNEC Pro/2+ a MMANA-GAL PRO byla stanoven délka zářiče pro 60 m na 27,642 m, který bude na rozpěrkách paralelně ke stávajícímu dipólu na 80 m délky 40,8 m (tedy 2x 20,4 m) ve vzdálenosti 9 cm.


Konstrukční uspořádání dvoupásmového dipólu pro 80 a 60 m.

Dipól pro 80 m je z drátu CY 2,5 ZZ H07V-U (průměr 1,78 mm, průměr s izolací 3,7 mm), případně CY 4 ZZ H07V-U (průměr 2,26 mm, průměr s izolací 4,3 mm). Zářič pro 60 m je z téhož drátu.

Dipól je napájen teflonovým kabelem RG-400, u antény je na kabelu navlečeno 50 trubiček Laird LFB095051-000, přetažených tepelně smršťovací bužírkou. Tím vznikne velmi efektivní balun ve stylu balunu W2DU.

Zářič pro 60m je upevněn a ve stanovené vzdálenosti od dipólu pro 80m držen pomocí rozpěrek, zhotovených na 3D tiskárně.

Rozpěrka, udržující zářič pro 60m ve vzdálenosti 9 cm od dipólu.

Aby byla konstrukce antény stabilní a odolávala i vlivům počasí, je vhodné použít rozpěrku každých 30 cm délky paralelně uspořádaných vodičů. Rozpěrek tedy bude třeba 80.


Jak to bude vyzařovat?

80

60

HOR



VERT

3D

Z obrázků je patrné, že vyzařování odpovídá normálnímu půlvlnnému dipólu v daném umístění, tj. dipól 2x 20,4 m s jedním koncem ve výšce 28,1 m a druhým koncem ve výšce 4,68 m nad zemí průměrných parametrů (vodivost 0,003 S/m, diel. konstanta 4).


Impedanční průběhy a ČSV

80

60



ČSV



imp.

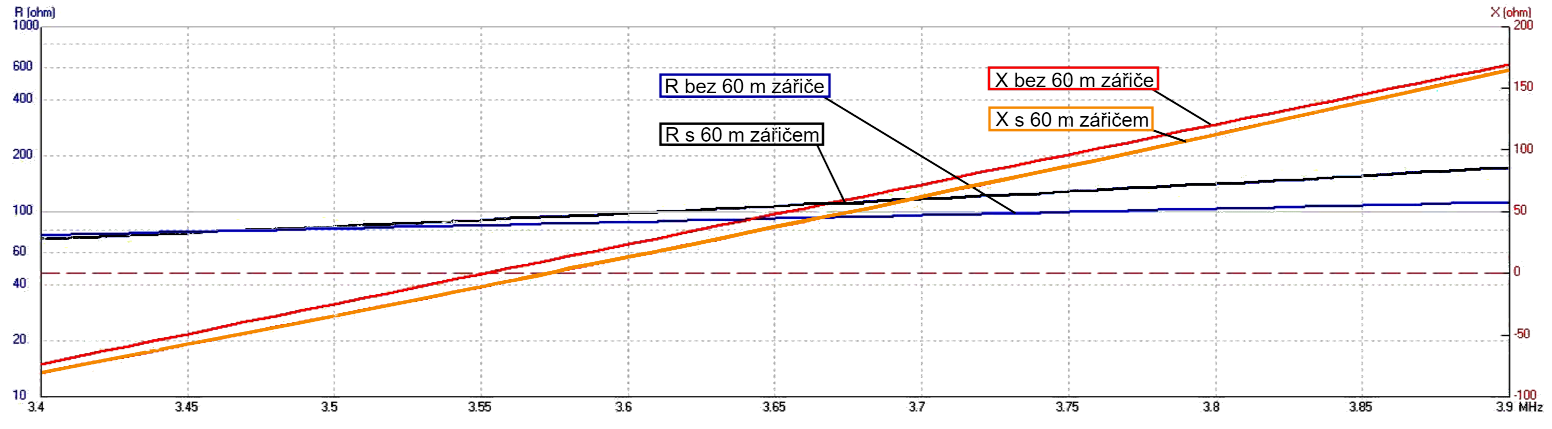

Na závěr ještě zodpovíme otázku, jestli přidáním zářiče pro 60m nedojde ke zhoršení impedančních parametrů původního dipólu pro 80m. Odpověď najdeme v následujícím obrázku, z nějž je patrné, že změna je vcelku zanedbatelná.

Zde si můžete stáhnout modely antény ve formátu EZNEC i NEC.
